氣體滅火係統電氣控製原理圖

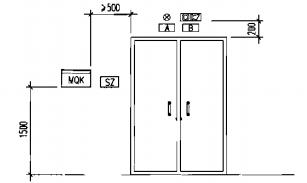

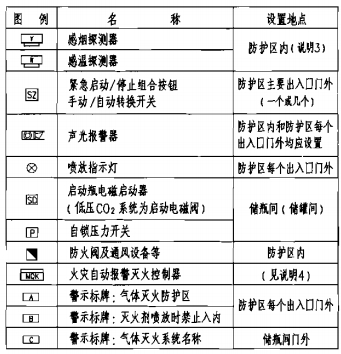

　　控製組件布置示意圖

　　說明：1.本原理圖適用於有管網七氟丙烷、IG-541、二氧化碳，三氟甲烷、IG-100氣體滅火係統的電氣控製。

　　2.火災探測器宜水平安裝。感溫探測器的安裝高度不得超過8m，感煙探測器的安裝高度不得超過12m。探測器周圍0.5m以內不應有遮擋物。探測器至牆麵，梁邊的水平距離不應小於0.5m，至空調送風口的水平距離不應小於1.5m。

　　3.對於通信機房和計算機房等平時有溫控係統的防護區，除采用溫-煙組合的兩個獨立火災信號外，也可考慮采用煙-煙組合的兩個獨立火災信號，有利縮短係統滅火的啟動時間。

　　4.火災自動報警滅火控製器宜設置在經常有人的場所。單元獨立係統一般設置在防護區主要入口門外;組合分配係統可根據工程的具體情況，將其設置在較大或較重要的防護區主要出入口門外;條件許可時，宜優先選擇設置在消防控製室(或值班室)內。

　　5.設有消防控製室的場所，應將各防護區滅火控製係統的火災信息、滅火動作、手動與自動轉換及係統設備故障等相關信息傳送給消防控製室。

　　6.所有控製線路均（jun1）應穿金屬管保護，並宜暗敷在非燃燒結構體內。如采用明敷，應在金屬管上采取塗刷防火塗料等措施。

　　7.其他企業係統電氣控製元、器件配置及控製線根數等可能不完全相同，但係統控製原理是一致的。
